Configuración de interfaces ​

Configuración de interfaces ​

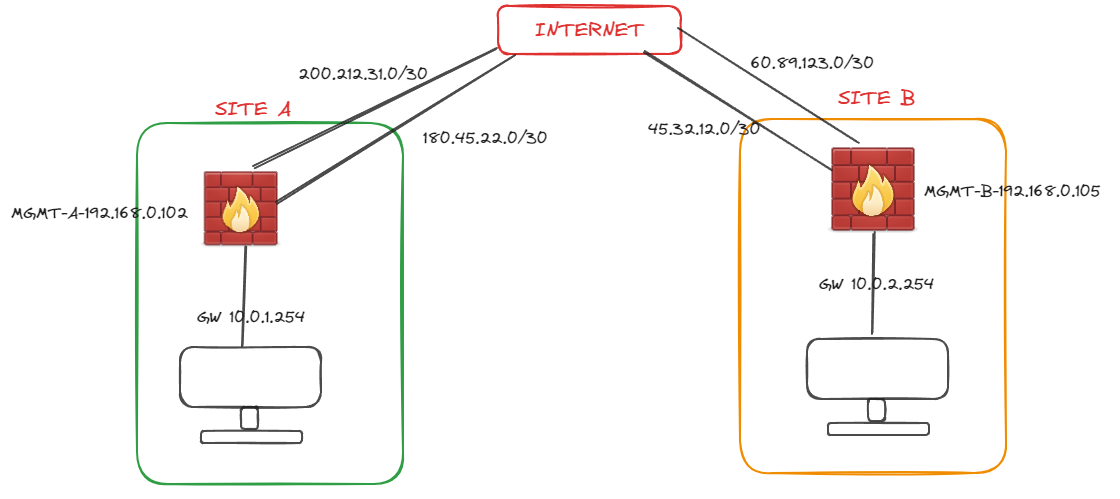

Tendremos en diseño de red para nuestros Firewalls


Configuración de WAN ​

Puerto 2 ​

Para configurar una wan (ISP) elegiremos el puerto que deseamos configurar, en nuestro caso será el puerto 2 y 3.


Elegimos el puerto que deseamos configurar.

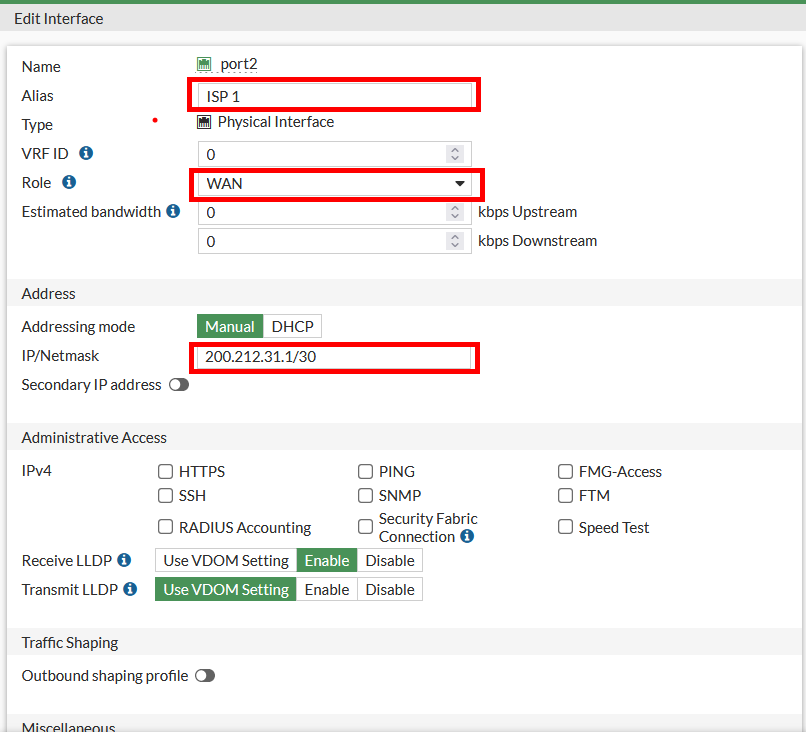

Tendremos que configurar y agregar los siguiente: Alias que en mi caso le puse ISP 1 dandole un rol de WAN y asignado la IP 200.212.31.1/30


Luego simplemente haremos click en OK y se guardara.

Puerto 3 ​

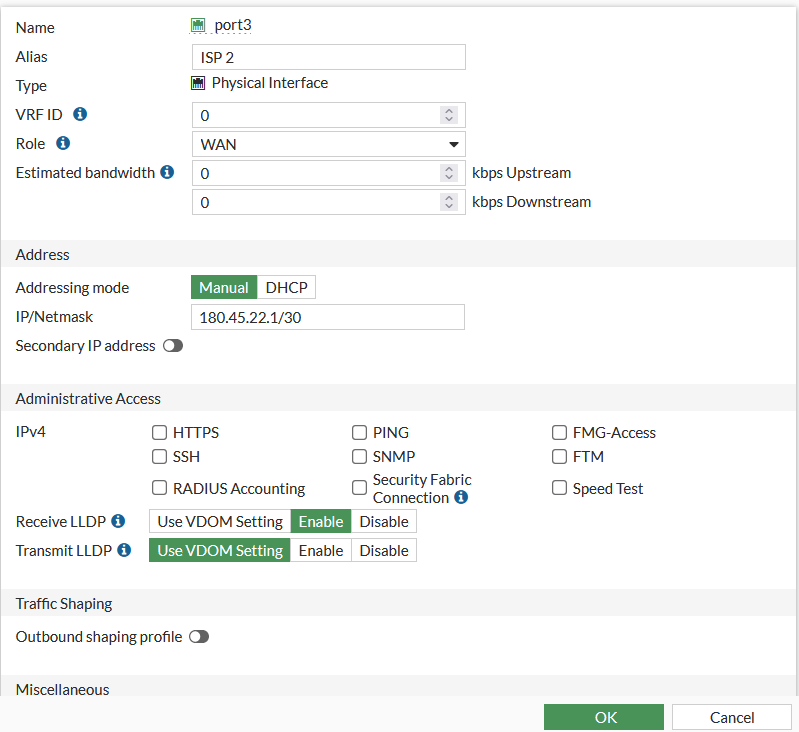

Ahora hagamos lo mismo para el Puerto 3 .

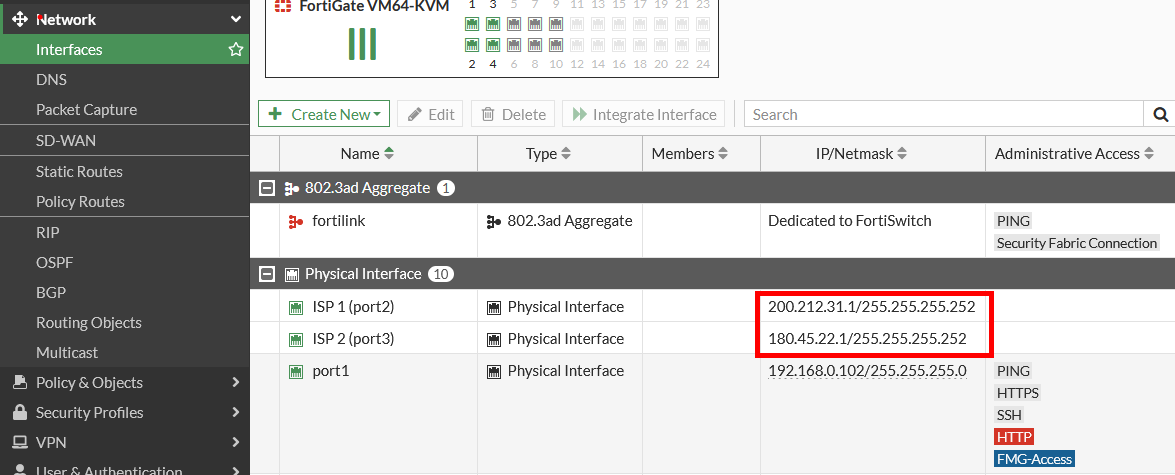

Luego podremos observar las direcciones IPs que le asignamos en la opción de interfaces.

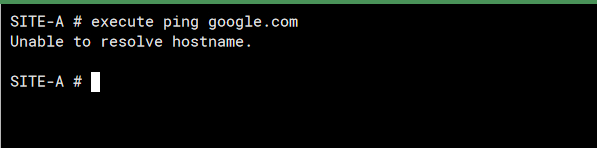

Pero aun no tendremos conectividad con internet.


Esto ocurre porque nos falta configurar el static Routes.

Configuración de Static Routes ​

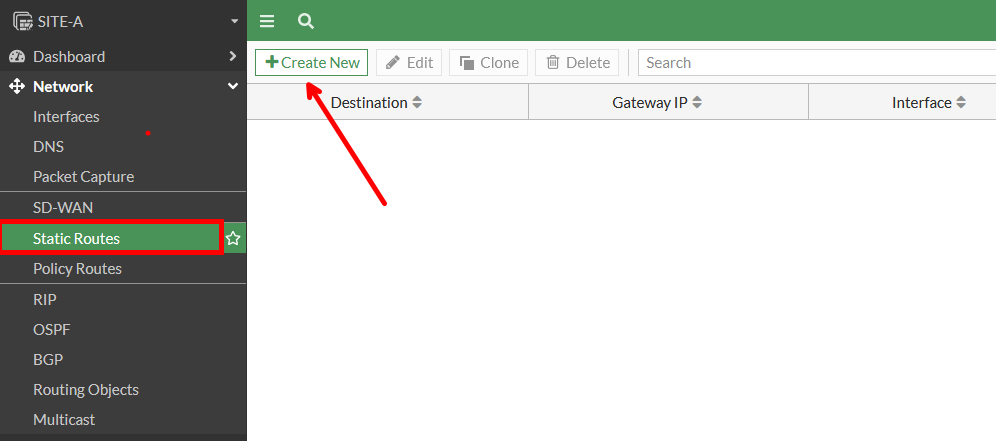

Iremos al apartado de static routes y seleccionaremos Create New

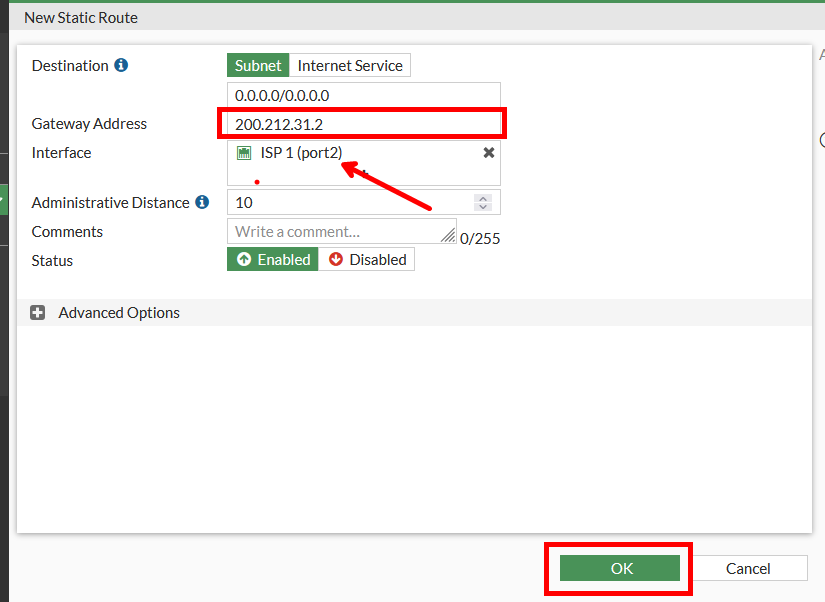

Ahora tendremos estas opciones, en la cual ingresaremos la dirección del gateway y el puerto(si tabulas te deberia de agregar el puerto automaticamente)

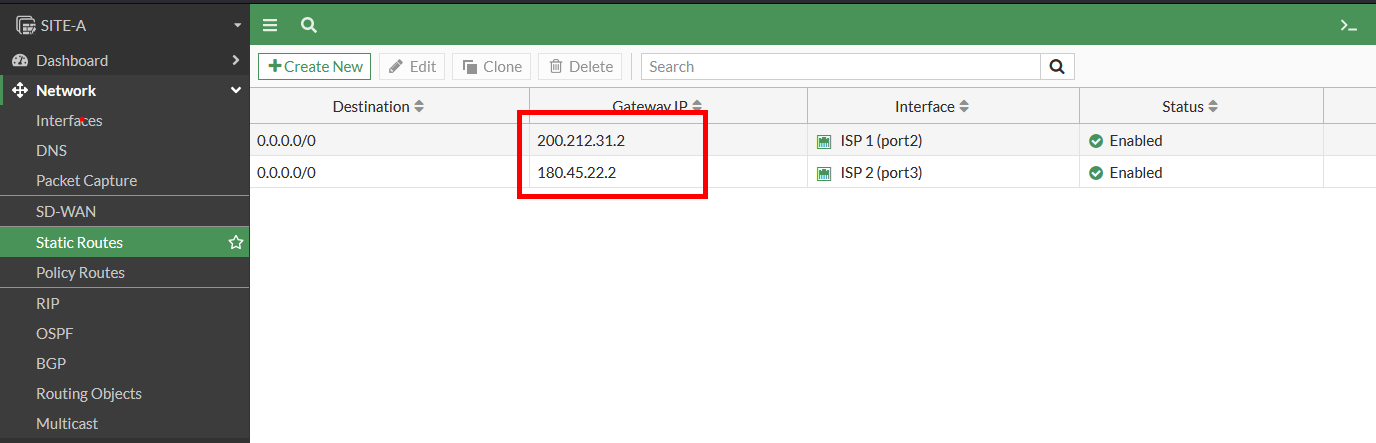

Para guardar seleccionaremos la opción de OK y se guardaría. Hacemos lo mismo con la interface del puerto 3. Luego de configurarlo podremos observar lo siguiente con las direcciones que nosotros configuramos.

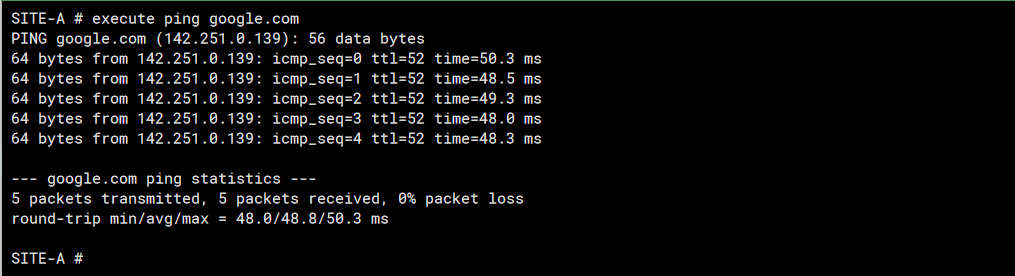

Ahora probamos nuevamente y debemos de tener conectividad con internet.


Configuración de LAN ​

La configuración de LAN es parecida a la de WAN solo se diferencia en el rol

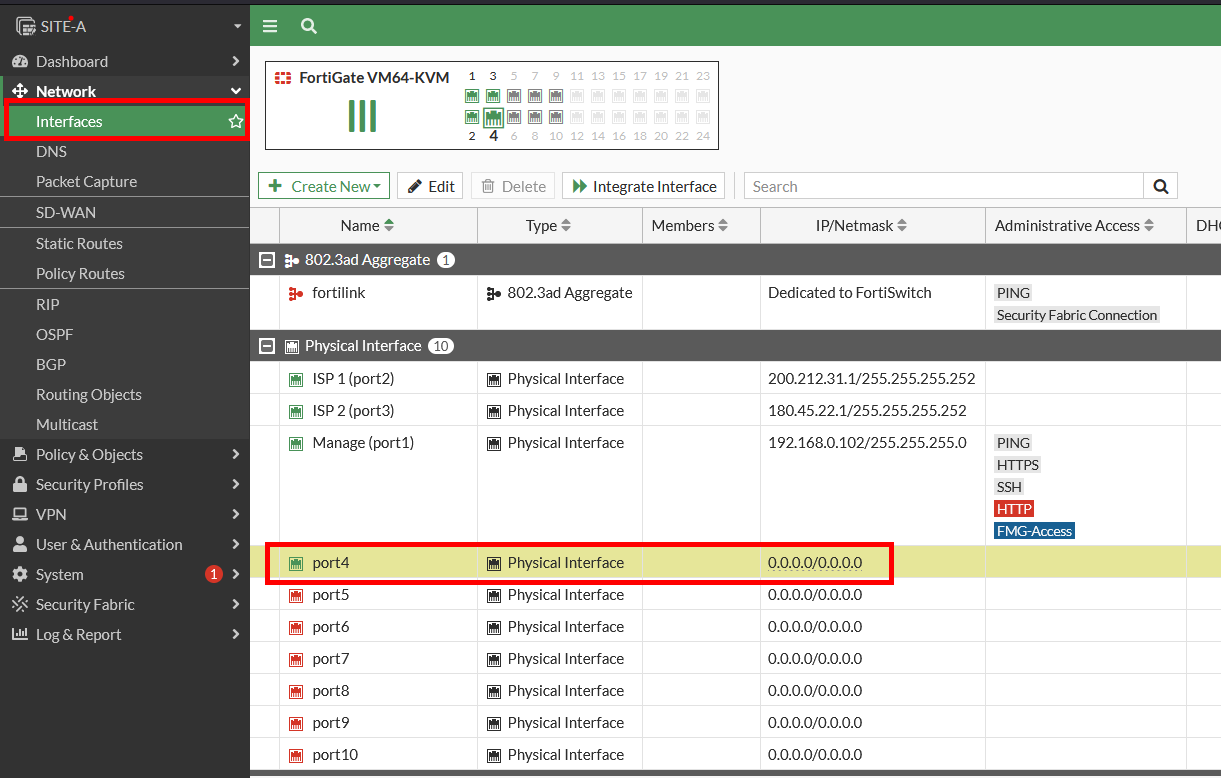

Ingresamos a la opción de Interfaces y seleccionamos el puerto que deseamos configurar.

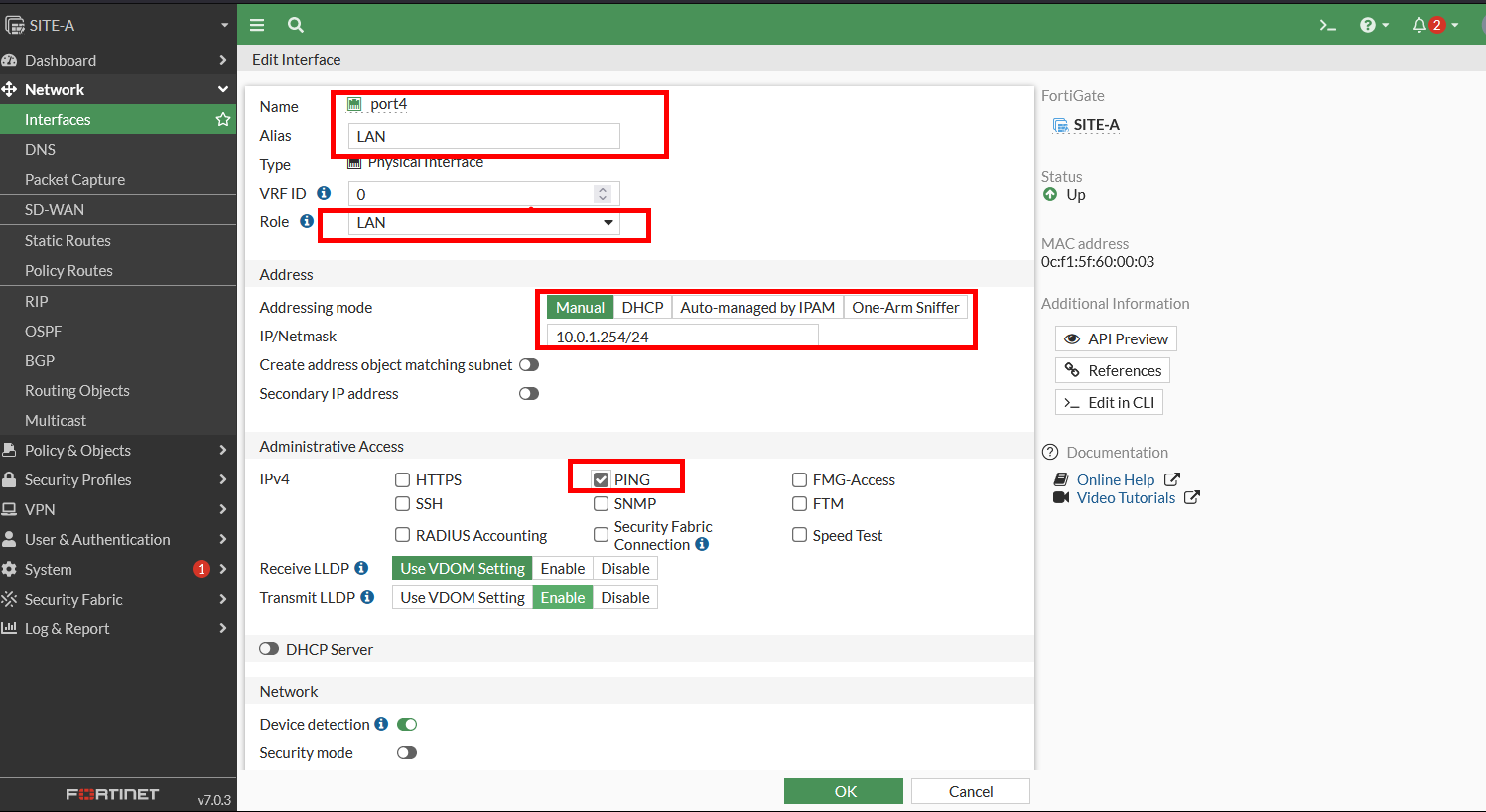

En este caso le ponemos el Alias y el Rol, que es de una LAN y ingresamos la dirección IP.

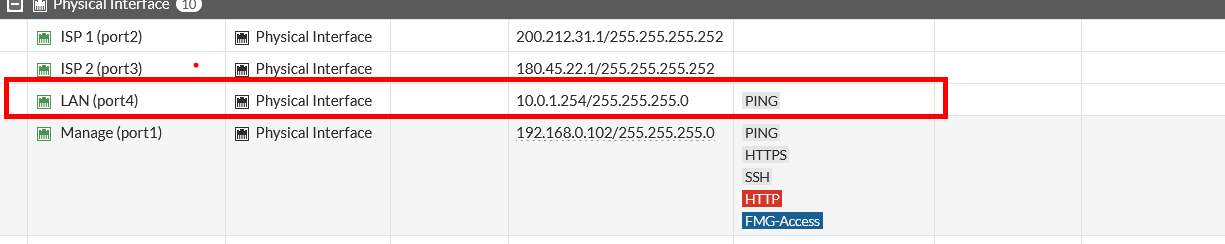

Luego podremos observar de esta manera si lo configuramos bien:


Configuración de WAN por consola ​

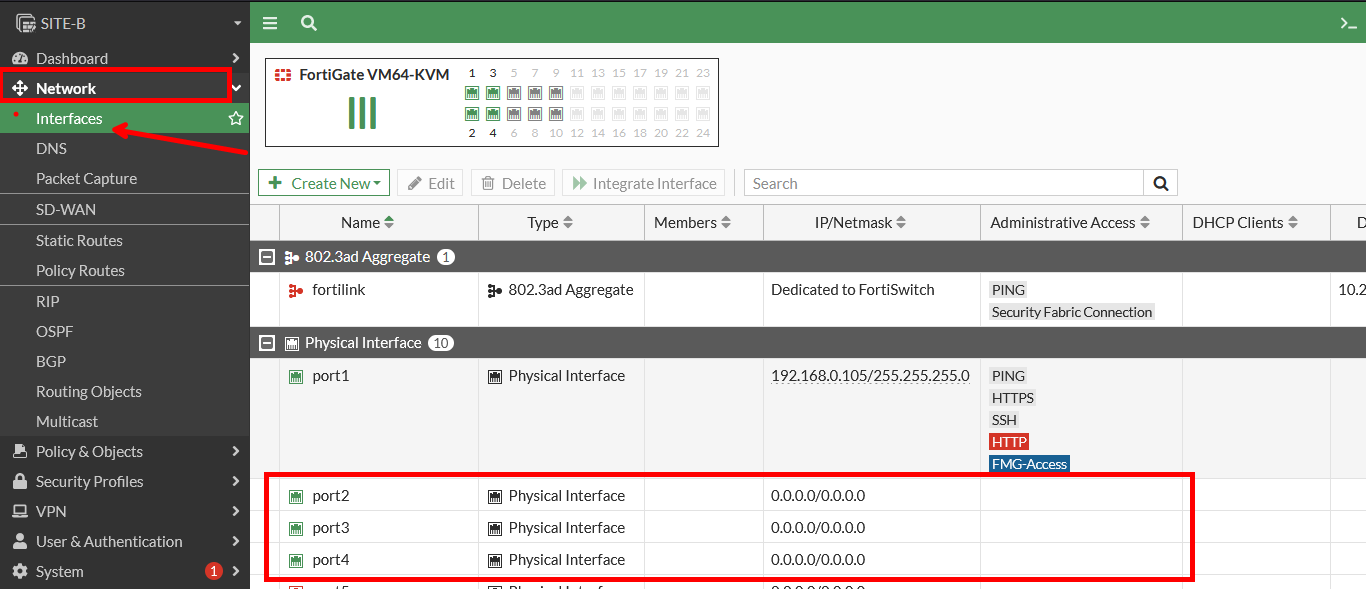

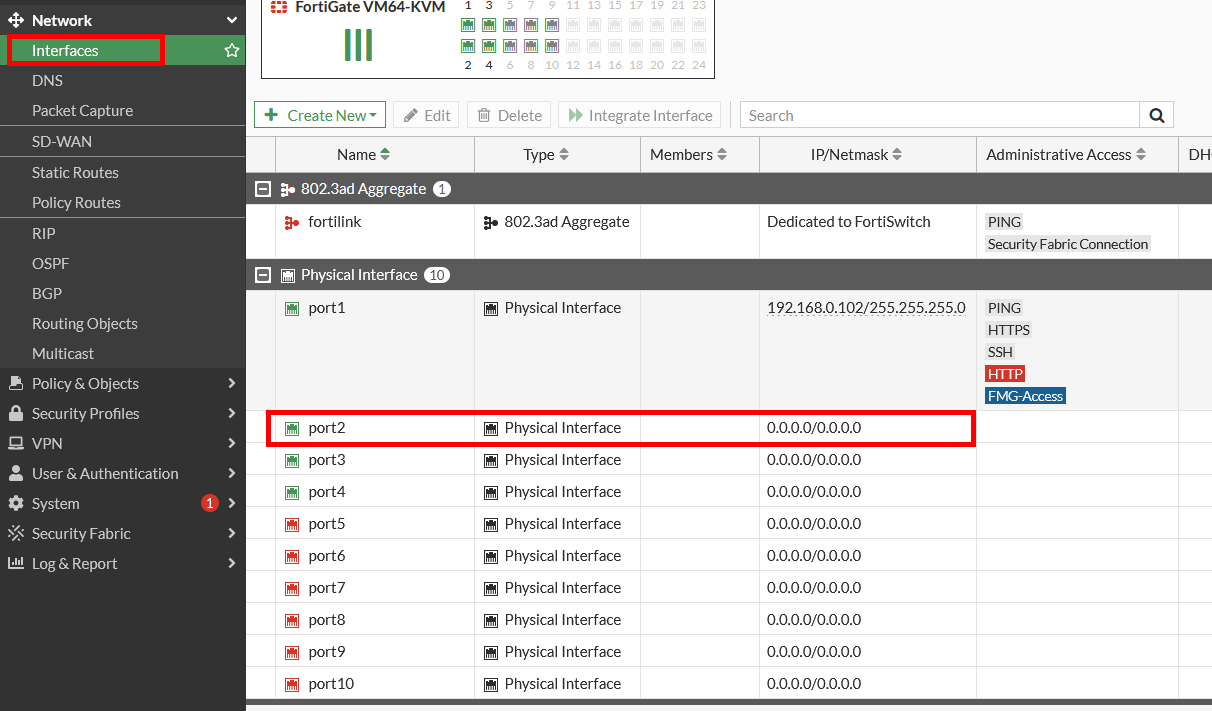

Para configurar la Wan del SITE B lo realizaremos por consola. En la siguiente imagen vemos que tenemos las interfaces sin configurar:


Ahora ingresaremos al terminal, lo podemos hacer desde el cli del sitio web o desde putty contactándonos por ssh

Port2 ​

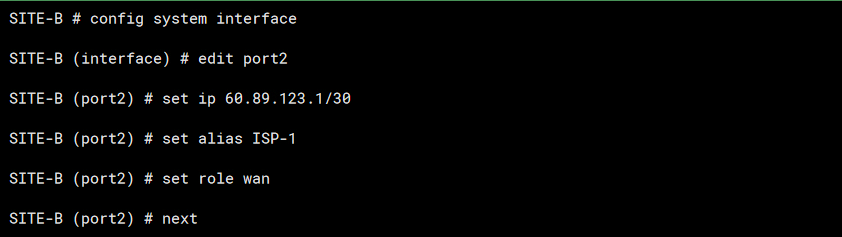

Primero debemos ingresar a la configuración de las interfaces con el comando:

c
SITE-B # config system interface

Luego editaremos(configuraremos) un puerto, en nuestro caso es el port2:

c
SITE-B (interface) # edit port2

Ahora asignaremos una dirección de IP:

c
SITE-B (port2) # set ip 60.89.123.1/30

Agregamos el alias y el rol:

c
SITE-B (port2) # set alias ISP-1
SITE-B (port2) # set role wan

Finalmente guardamos con :

c
SITE-B (port2) # next

La diferencia de next y end radica en que next te deja o no sale de la configuracion de interfaces y end da por entendido que terminaste de configurar las interfaces en nuestro caso.


Port3 ​

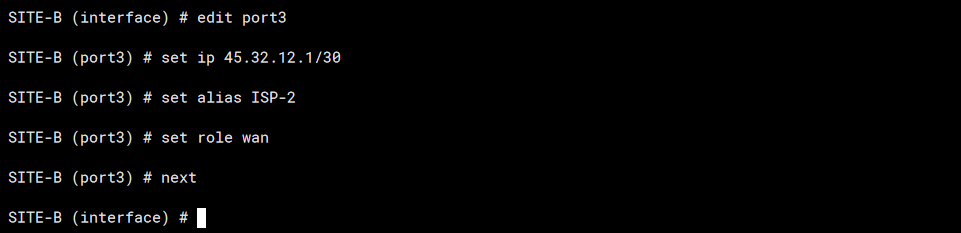

Repitamos el proceso con el puerto 3

c
SITE-B (interface) # edit port3
SITE-B (port3) # set ip 45.32.12.1/30
SITE-B (port3) # set alias ISP-2
SITE-B (port3) # set role wan
SITE-B (port3) # next

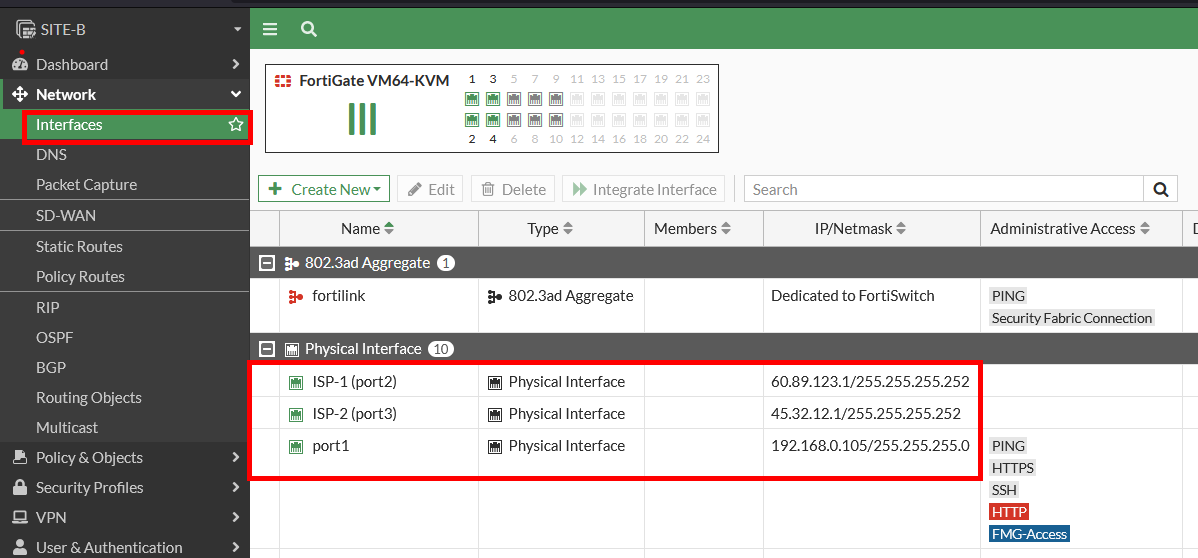

Luego de configurar podemos observar desde la interfaz la configuración que realizamos desde la terminal.


Configuración de Static Routes por consola ​

Para agregar la configuración de static routes ingresaremos a la configuración, en este caso podemos ingresar con el comando:

c
SITE-B # config router static

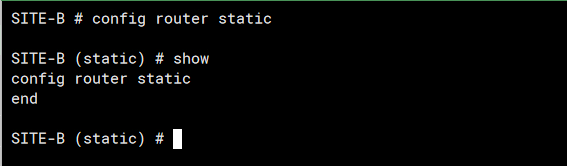

Con show podemos ver que no se tiene ninguna configuración.20240710130737.png

Agregaremos y para ello debemos de ingresar el siguiente comando:

c

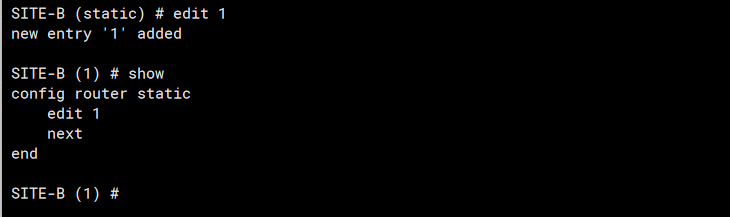

SITE-B (static) # edit 1

Vemos que se añadió

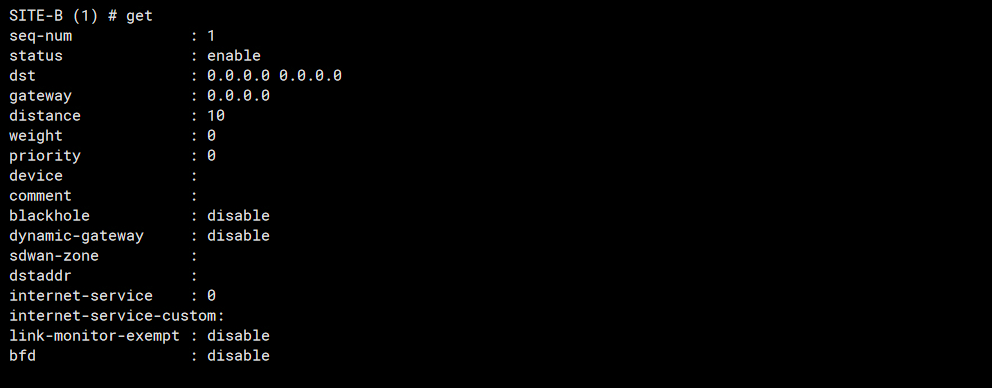

Luego ingresamos show y en la siguiente imagen pusimos get, en show nos brinda menos información que get. Estos se diferencia en que show es usando para ver los cambios significativos o información relevante y get te brinda la información completa

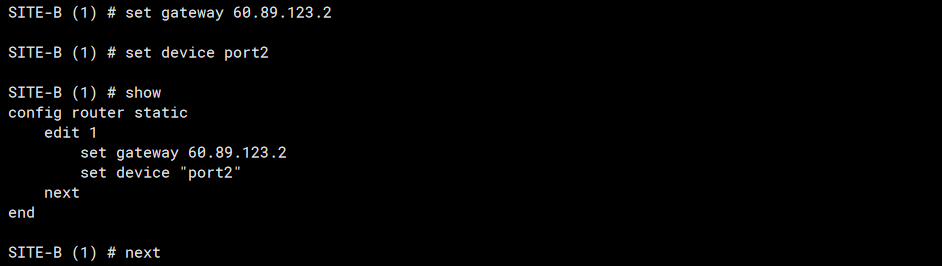

Luego de aclarar la diferencia de show y get, vamos a agregar el gateway y el puerto.

c
SITE-B (1) # set gateway 60.89.123.2
SITE-B (1) # set device port2


En este caso podemos hacer lo mismo para el puerto 3:

c
SITE-B (static) # edit 2
SITE-B (2) # show
SITE-B (2) # set gateway 45.32.12.2
SITE-B (2) # set device port3
SITE-B (2) # set distance 15
SITE-B (2) # end

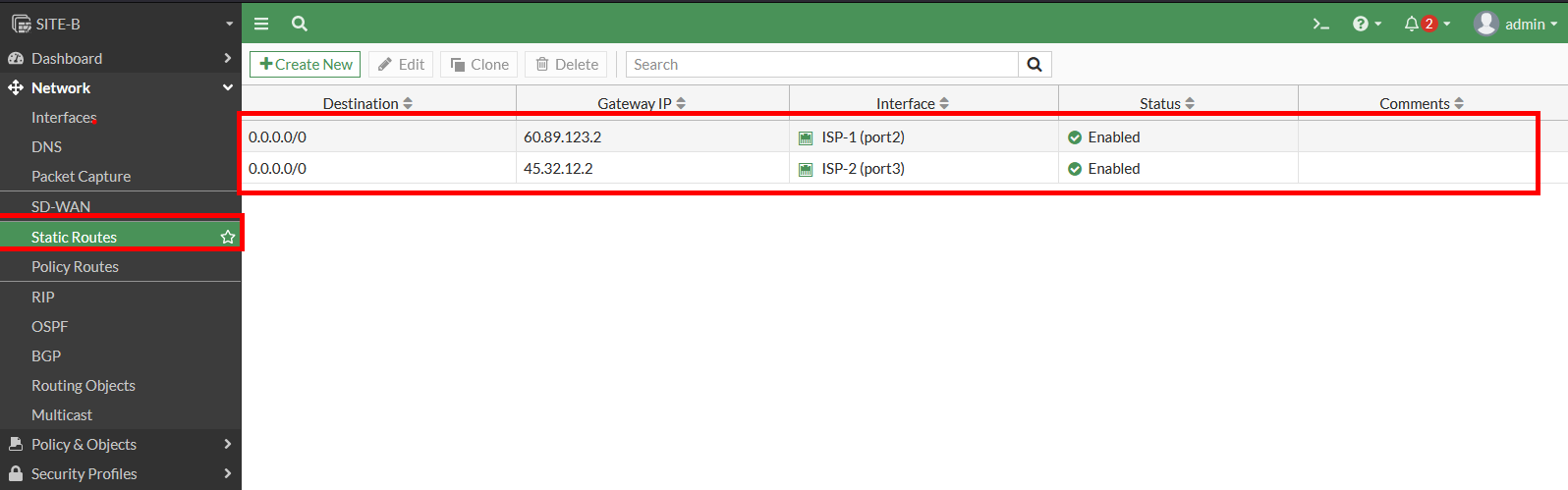

Luego de agregarlos o ingresado los comando indicados podremos ver la siguiente configuración :20240710131513.png

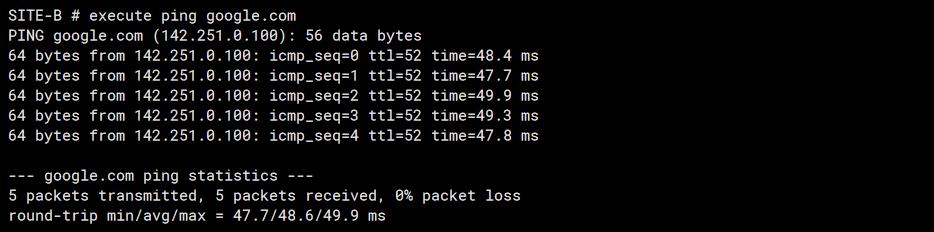

luego verificamos que tengamos conectividad a internet:


Configuración de LAN por consola ​

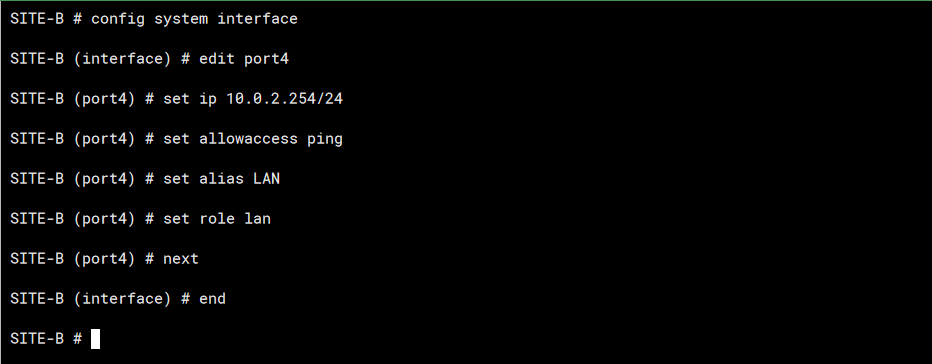

Para realizar la configuración de la LAN debemos ingresar los siguientes comandos, esto se parece mucho a la configuración de un wan a diferencia de que se asigna otro rol.

c
SITE-B # config system interface
SITE-B (interface) # edit port4
SITE-B (port4) # set ip 10.0.2.254/24
SITE-B (port4) # set allowaccess ping
SITE-B (port4) # set alias LAN
SITE-B (port4) # set role lan
SITE-B (port4) # next
SITE-B (interface) # end

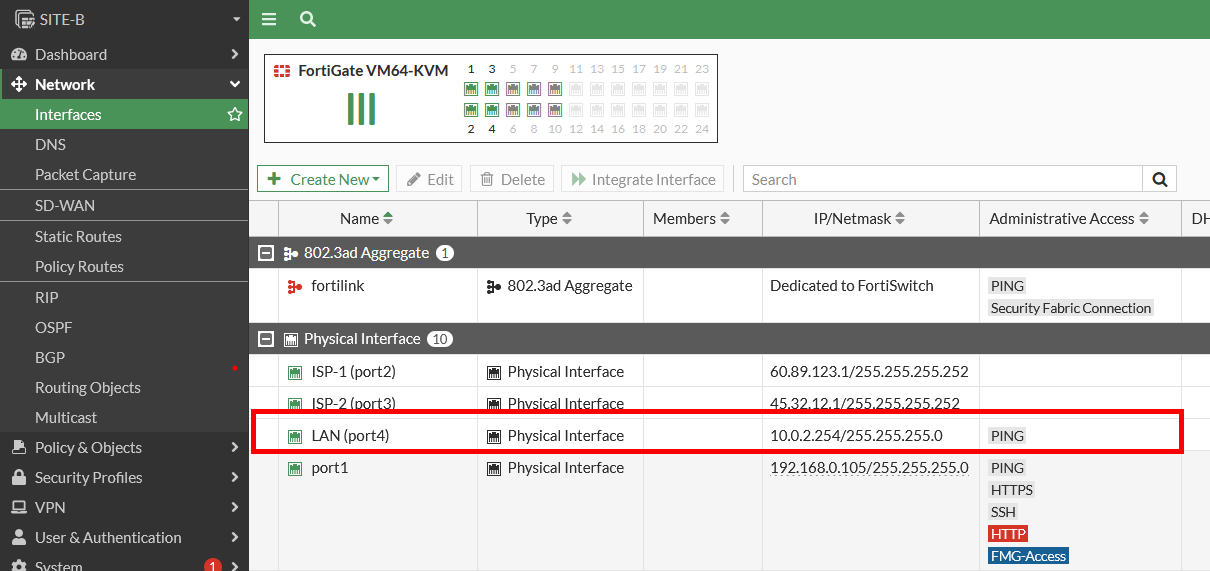

Luego de configurarlo podremos ver las interfaces configuradas:
