Rutas estaticas ​

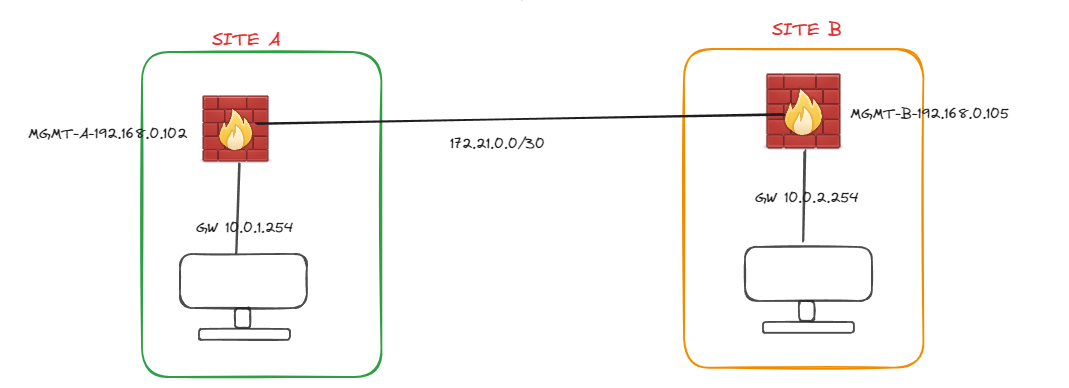

En esta practica configuraremos el Firewall de ambos sites para que tenga conectividad.

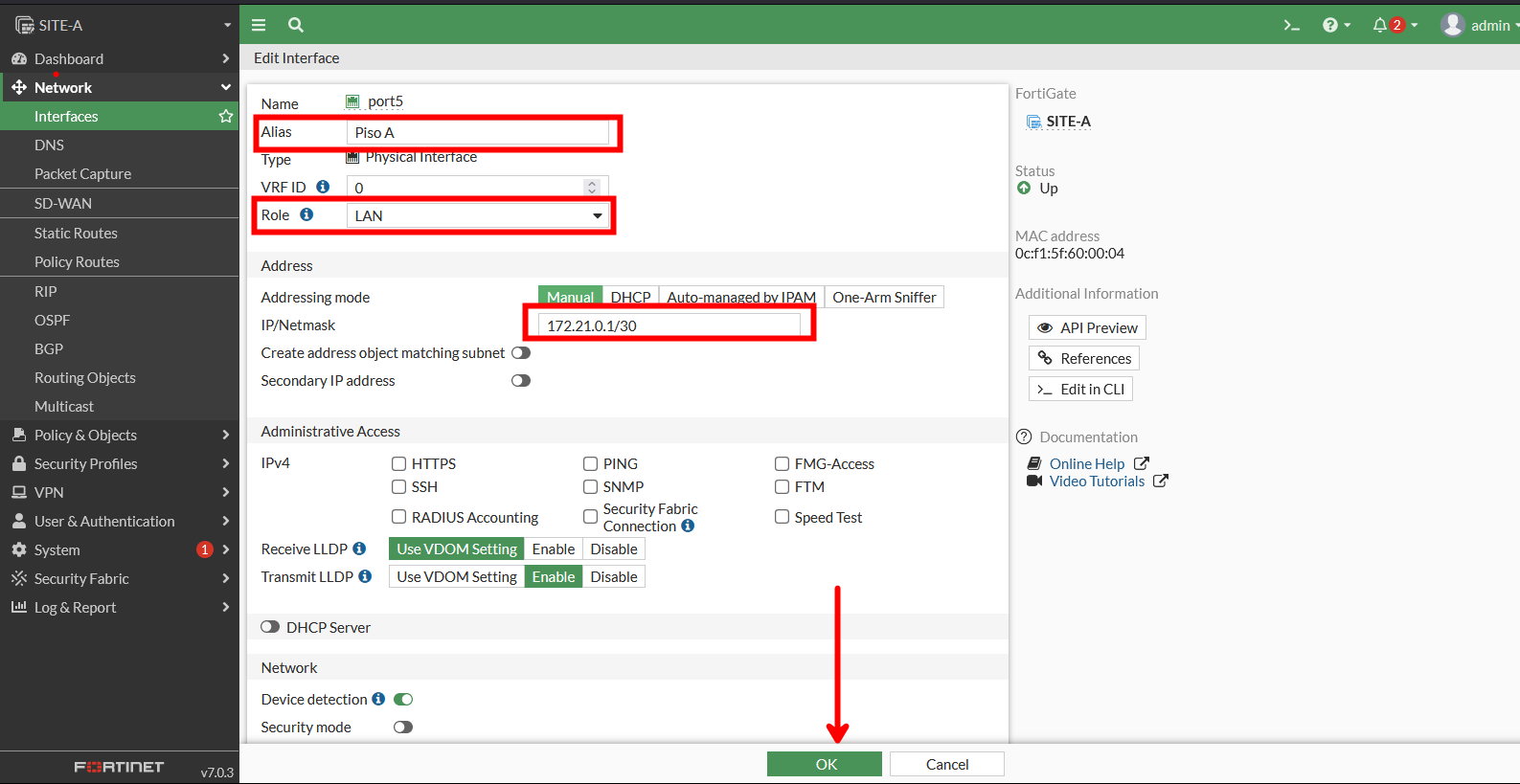

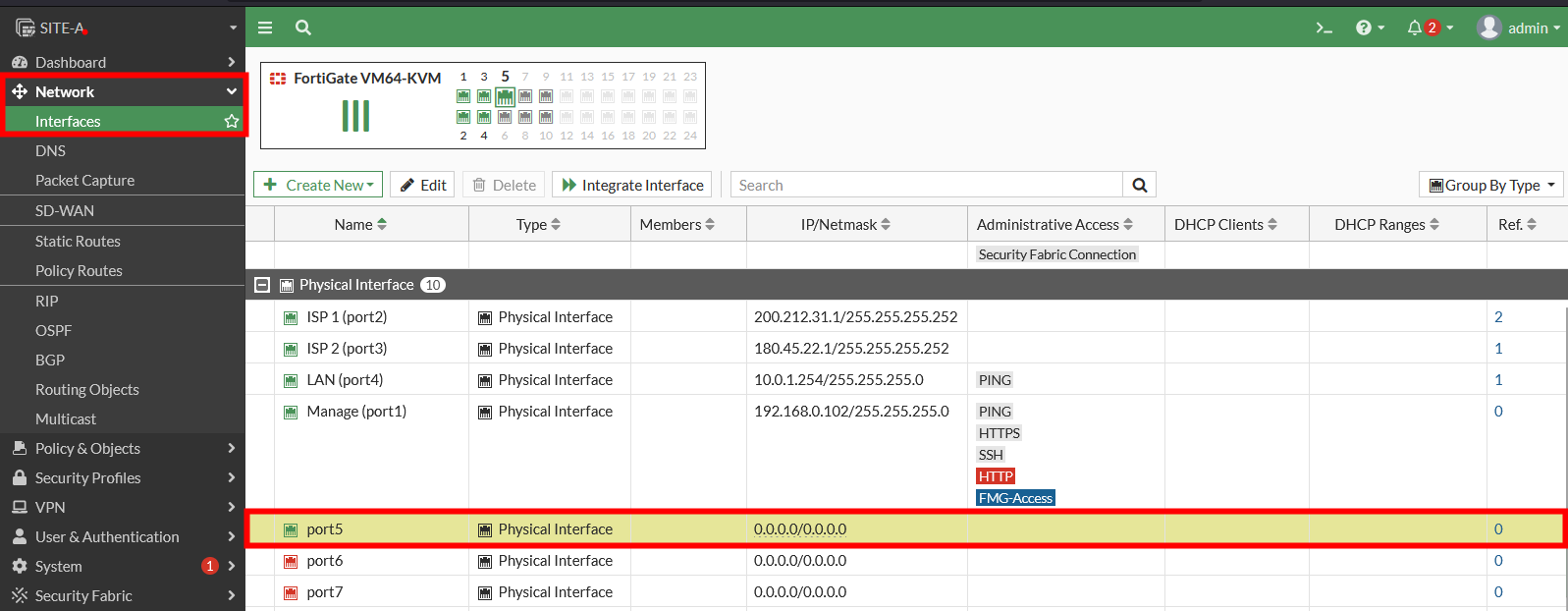

Los conectamos en el puerto numero 5.

SITE A ​

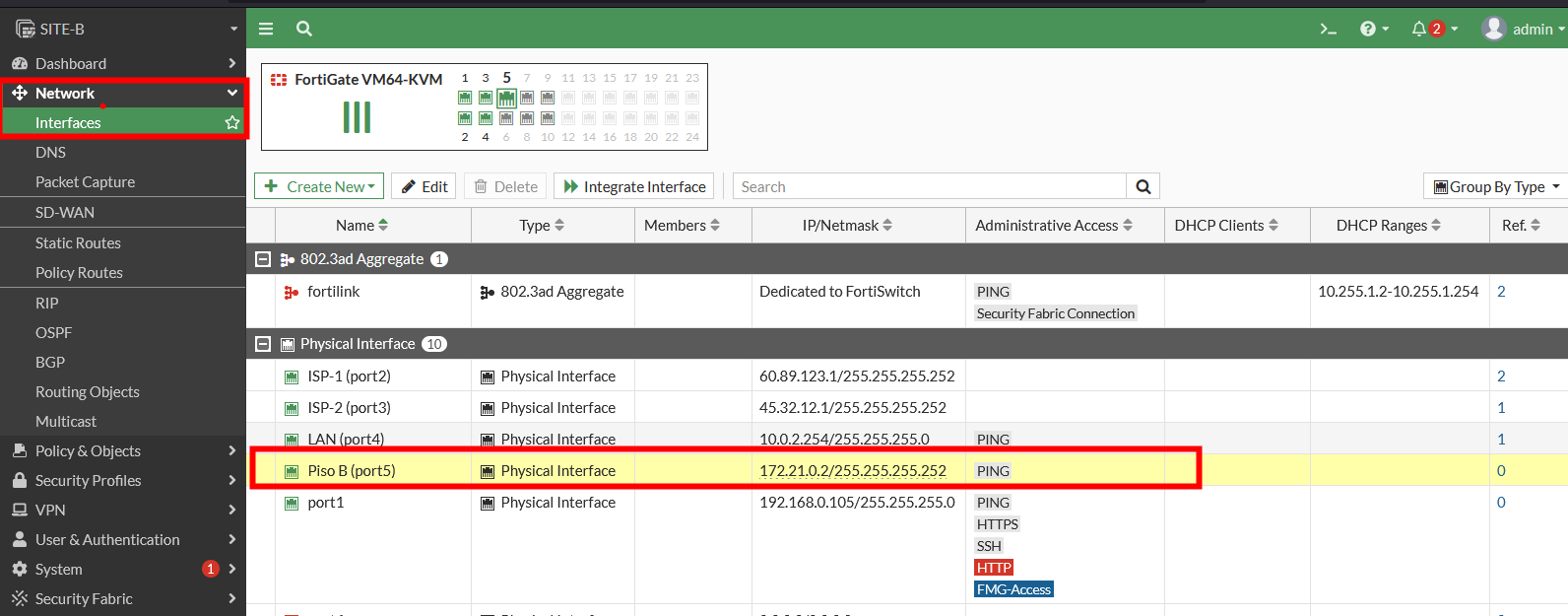

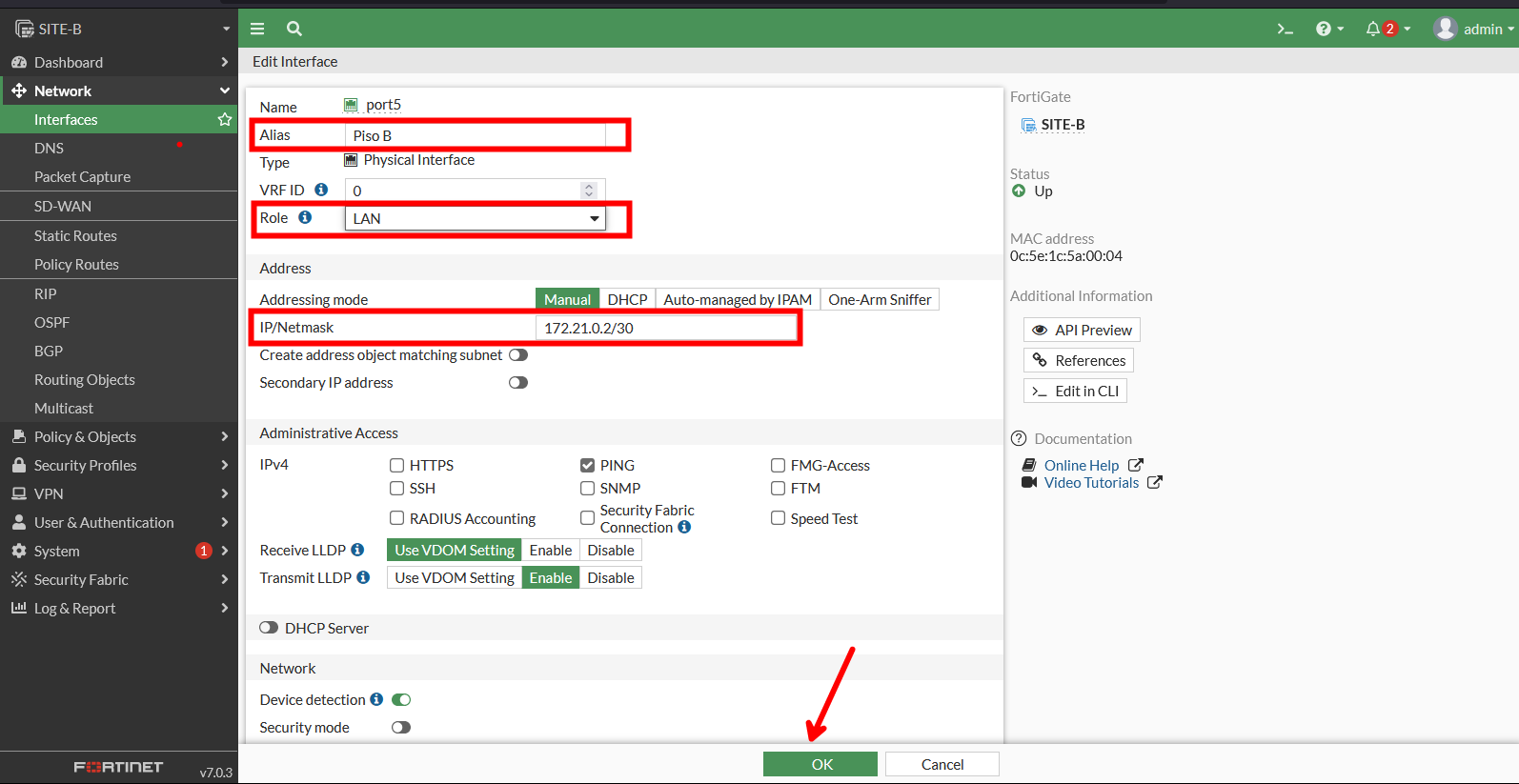

SITE B ​



Luego de configurarlo y probamos aun no tendremos conectividad entre las PC.

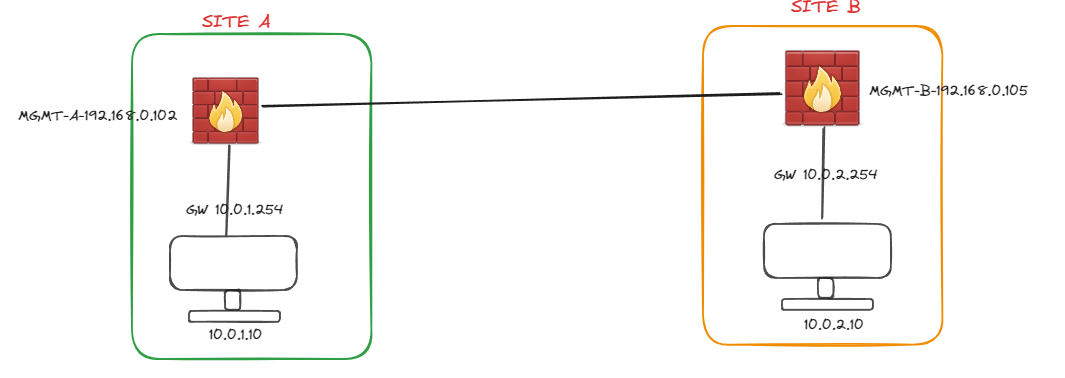

Teniendo las direcciones IPs que se muestran en la figura, realizaremos ping de ambos lados.

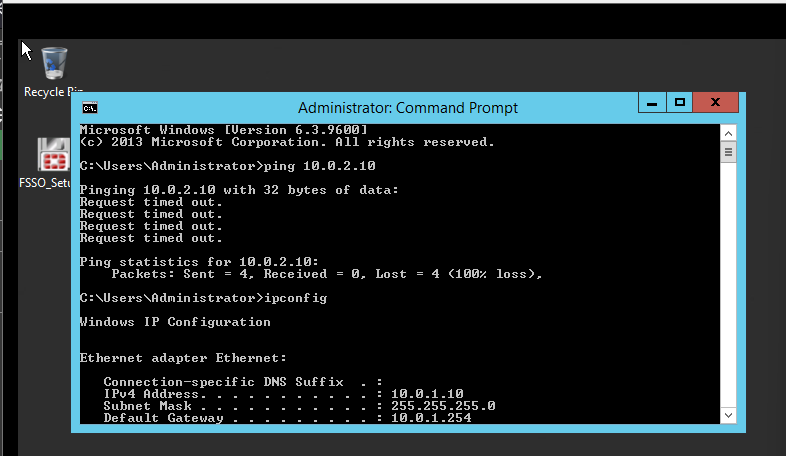

Pc SITE A ​

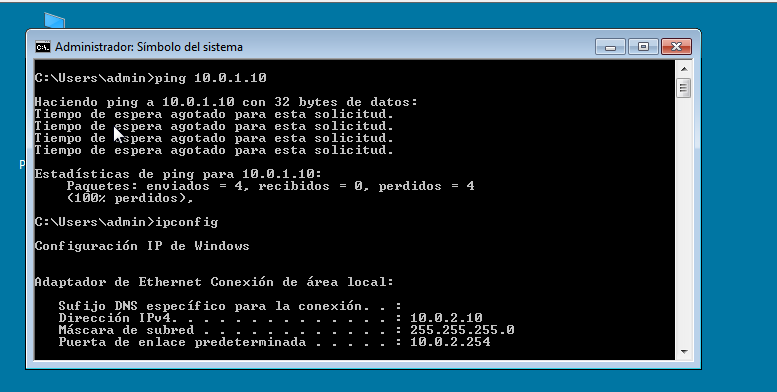

PC SITE B ​


Podemos ver que no tenemos acceso, esto es debido a que tenemos que crear una política y también una ruta estática.

Configuración de rutas estáticas ​

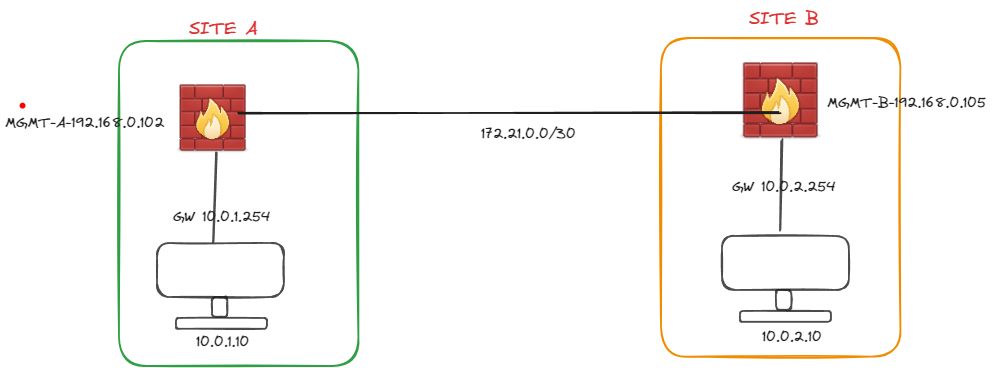

Para el caso de las rutas estaticas debemos recordar el grafico:


Entonces para el caso de configuración del SITE A tenemos que verlo de la siguiente manera: En la opción Destination colocaremos a donde queremos llevar que en este caso es la red 10.0.2.0/24 y colocar por que interface podemos llevar Gateway (IP 172.21.0.2) que tiene conectividad con la red que en este caso es por la interface port5.

Para el caos de del SITE B es lo inverso, tenemos que verlo de la siguiente manera: En la opción Destination colocaremos a donde queremos llevar que en este caso es la red 10.0.1.0/24 y colocar por que interface podemos llevar Gateway (IP 172.21.0.1) que tiene conectividad con la red que en este caso es por la interface port5.

SITE A ​

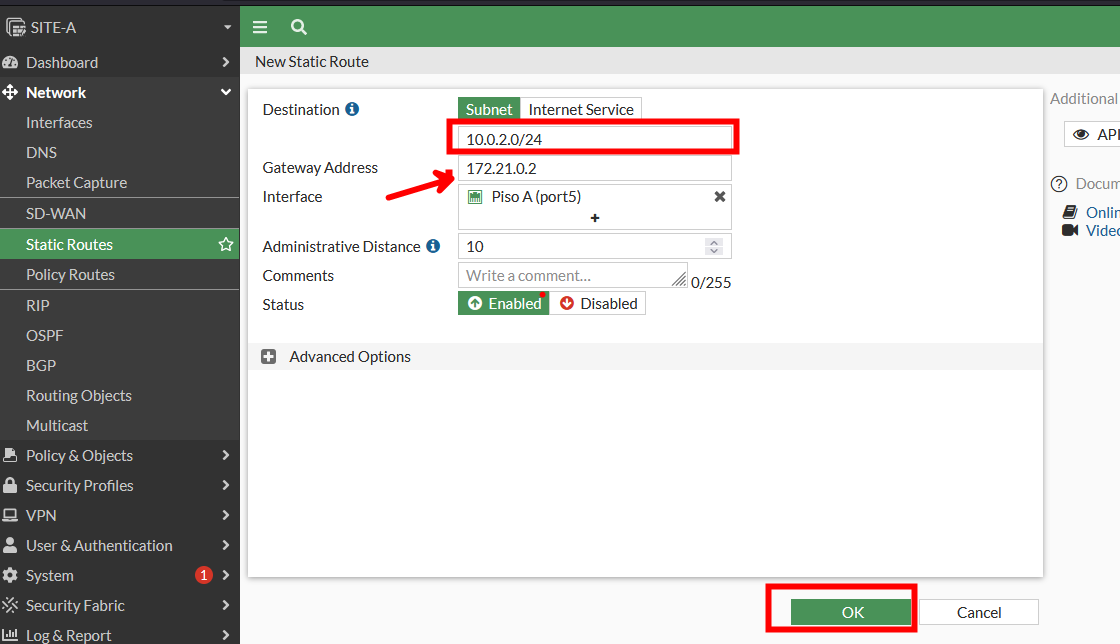

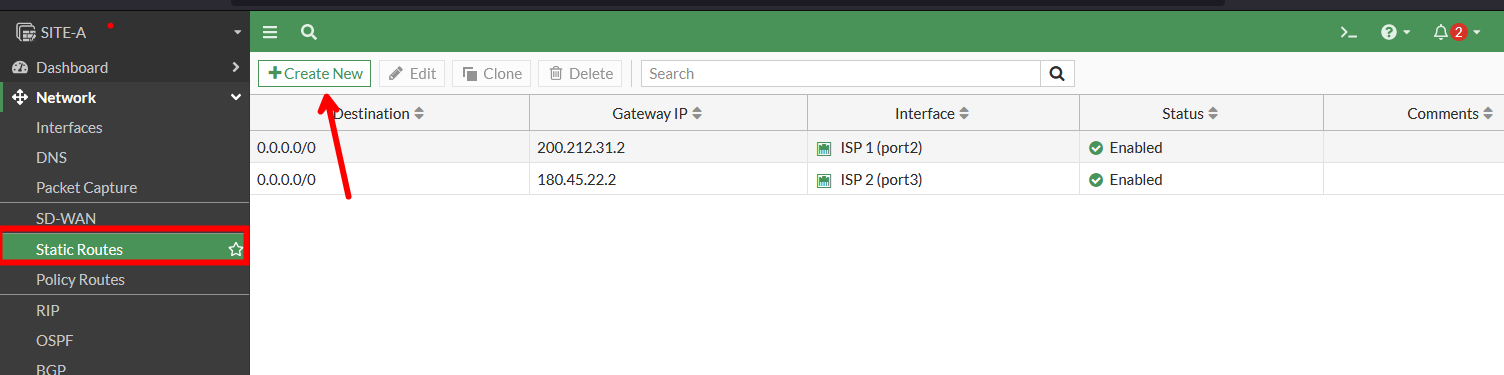

Creamos una ruta estática.


Luego configuraremos, en este caso colocamos a donde queremos llegar y cual es el gateway por la que podremos acceder a este. Luego seleccionamos la interface por la que se tendrá acceso a dicha red, que en este caso será 172.21.0.2


SITE B ​

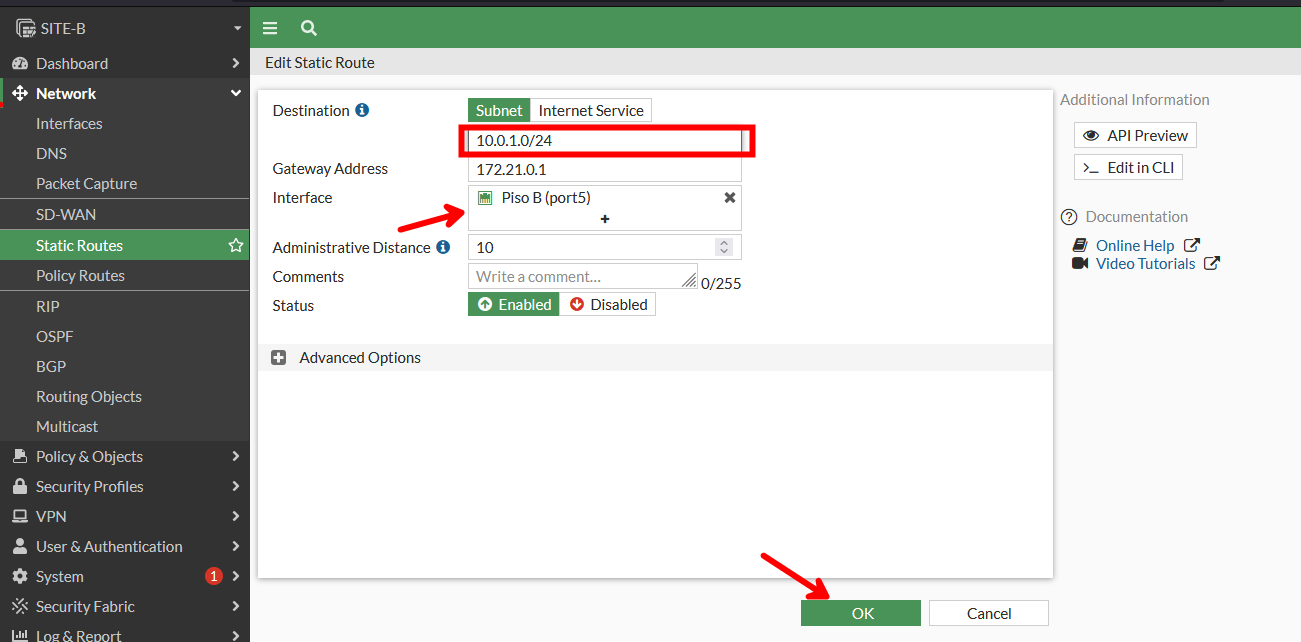

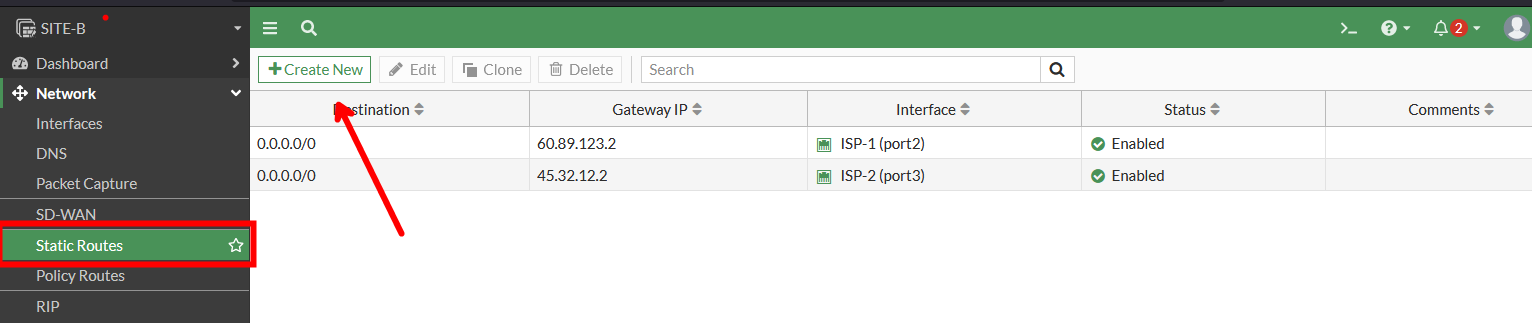

Creamos una ruta estatica


Ahora ingresamos el destino (Destination) a donde queremos acceder o rango de IP, en Gateway ingresamos la dirección IP que tiene acceso la IP que ingresamos anteriormente y luego la interface por donde tiene conectividad al otro Firewall


Pero a pesar de configurarlo no tendremos conectividad, por lo que debemos de configurar las políticas.

Configuración de políticas ​

SITE A ​

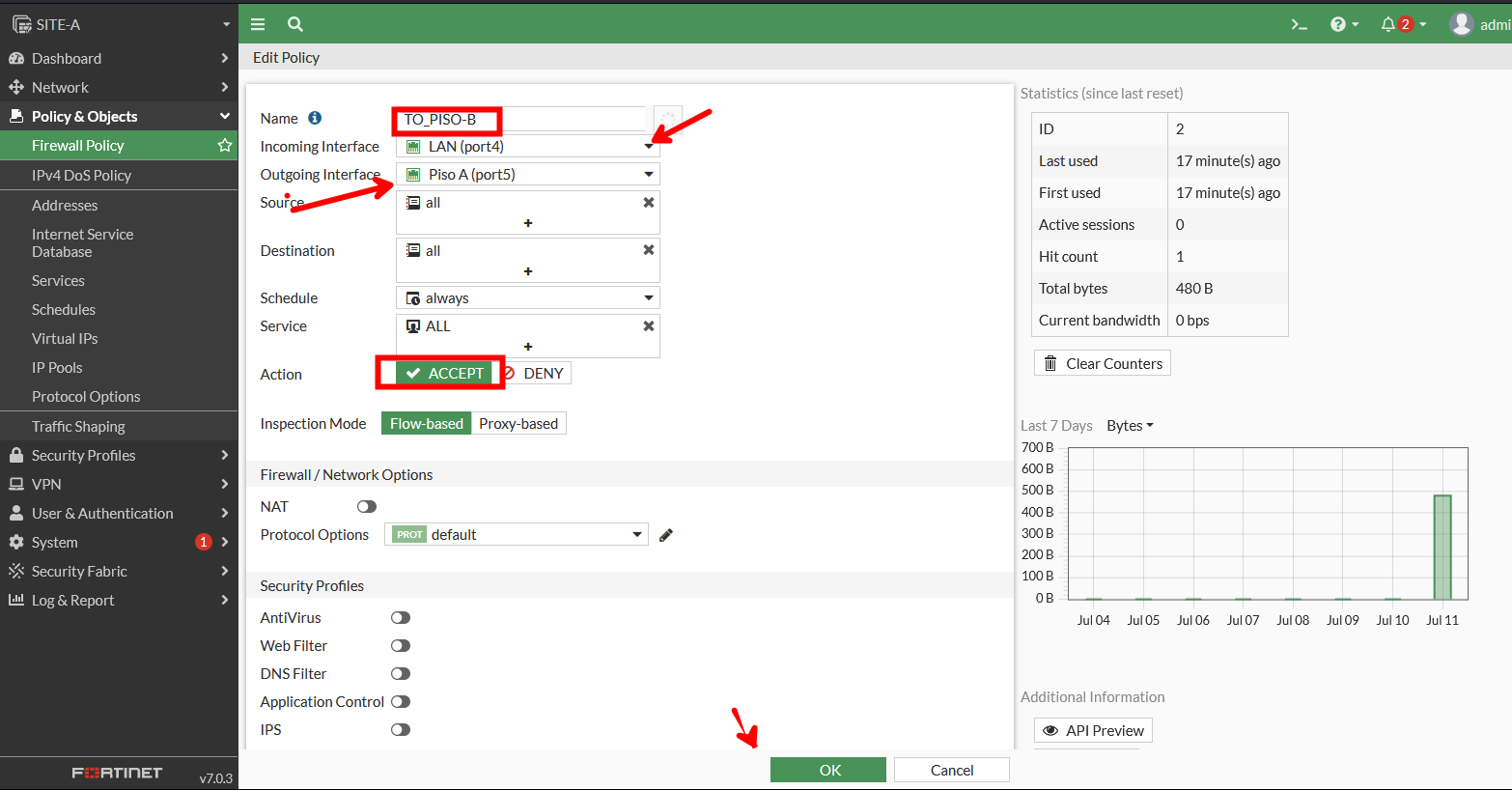

Nos dirigimos a Policy & Object > Firewall Policy y creamos una nueva politica en ella ingresamos los siguiente:

  • Le damos un nombre TO PISO B, la interface por donde ingresara el trafico Incoming Interface.
  • Interface por donde saldrá el trafico Outgoing Interface.
  • Rango o direcciones IP de las cuales se originaran el trafico Source.
  • Rango o direcciones IP a las cuales ingresara el trafico Destination.
  • En el apartado de Schedule se puede configurar el horario que puede permitir el trafico y en nuestro caso será siempre.
  • En Service podemos indicarle el servicio o puerto al que queremos acceder en caso nuestro es ALL.

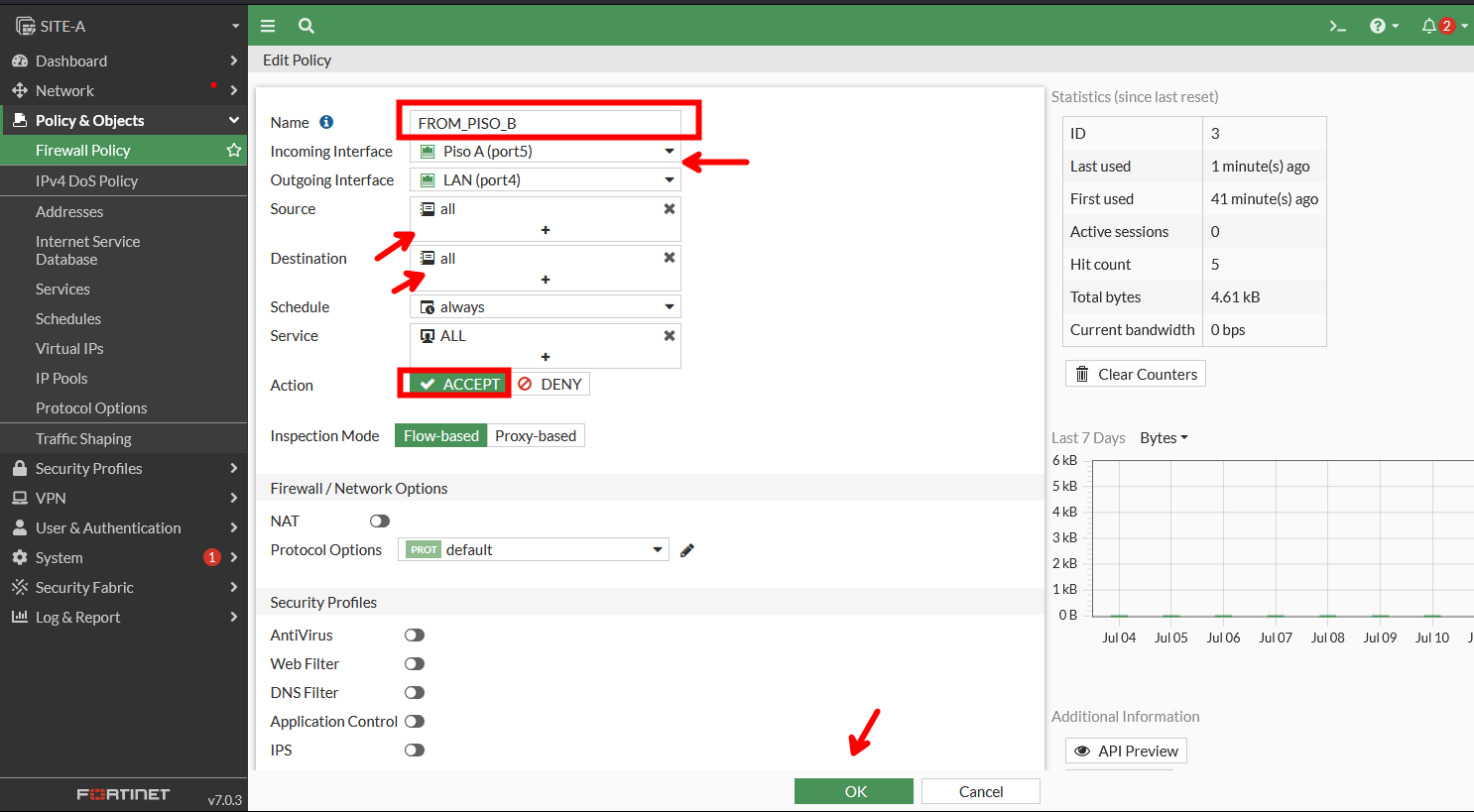

Ahora hacemos lo mismo para recibir el trafico invirtiendo la interface:


SITE B ​

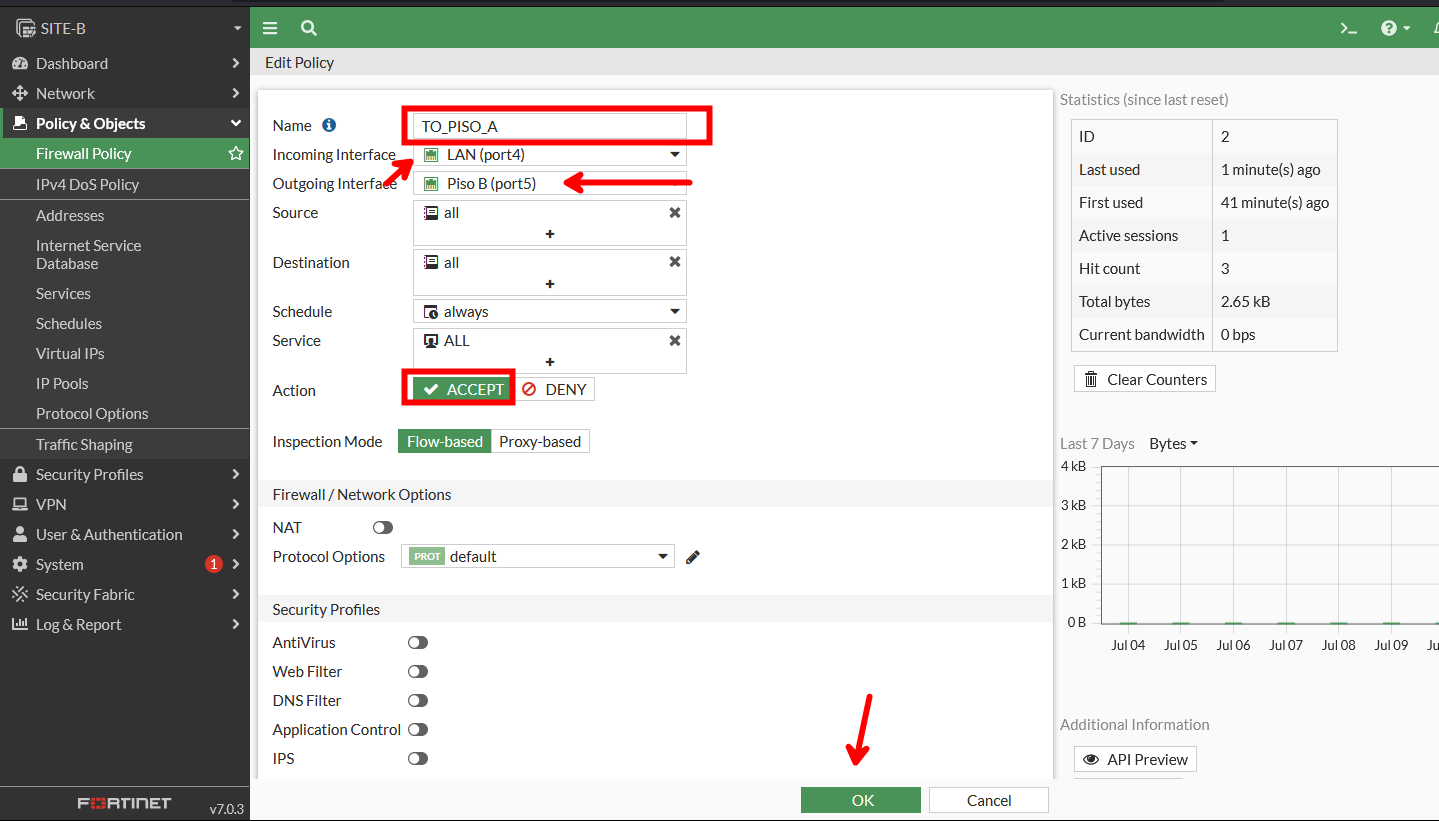

Realizamos lo mismos cambiando las interfaces de entrada y salida como en el SITE A.

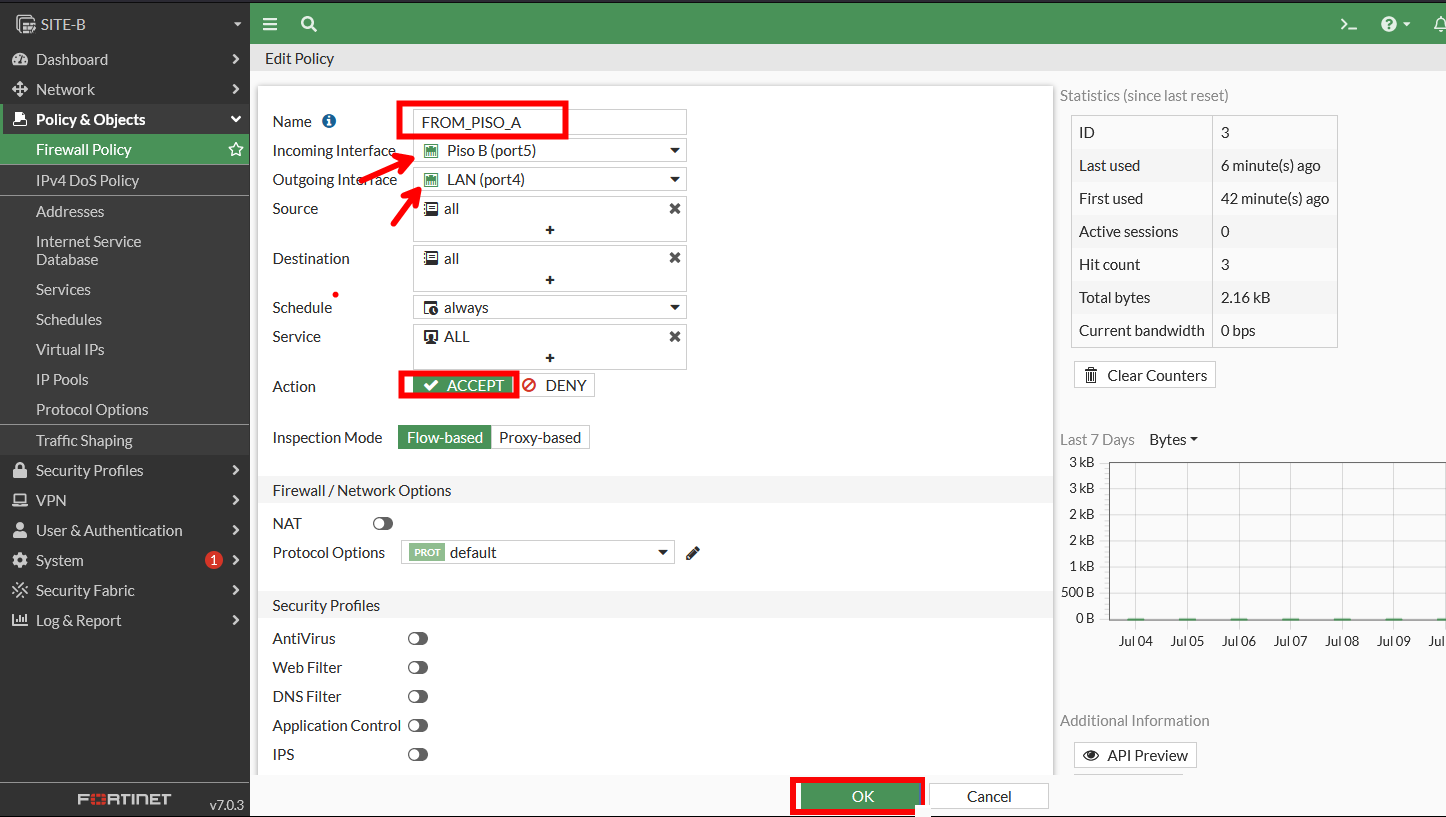

Lo mismo pero invirtiendo las interface para recibir el trafico.

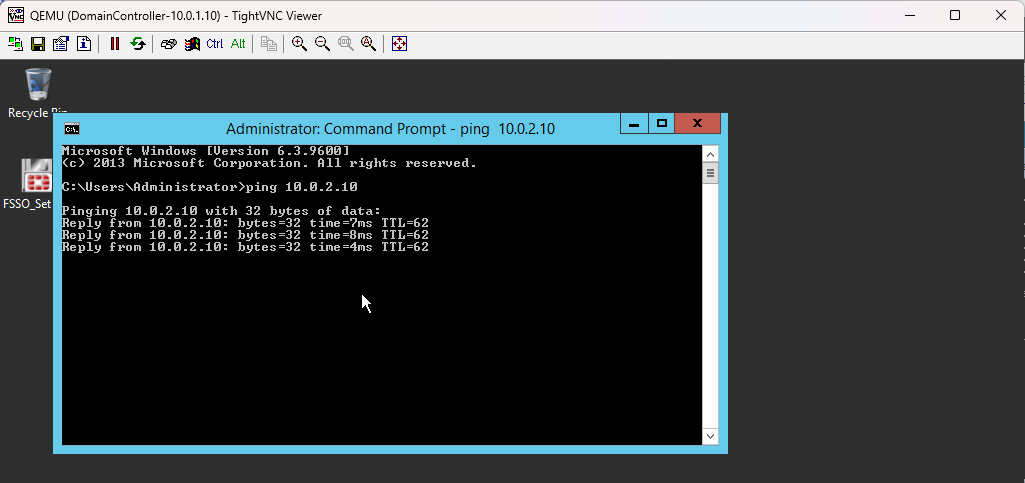

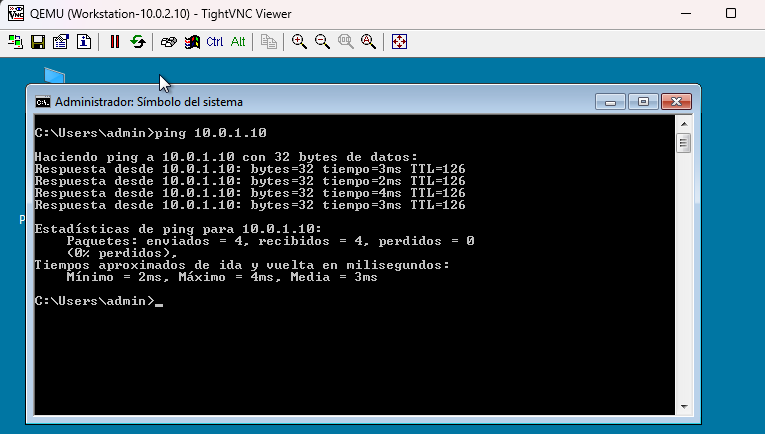

Luego de guardar, probaremos a realizar ping:



Y tenemos conectividad de ambos lados.
